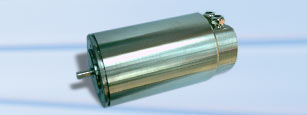

RSG 10 R
Inkrementaler Drehgeber im Edelstahlgehäuse
Ø 100 mm
Datenblatt PDF

Betriebsspannung UB 5 V oder 10...30 VDC
Stromaufnahme 60...200 mA
Impulse / U bis 100.000
Ausgangstreiber TTL oder Gegentakt
Grenzfrequenz max. 4 MHz
Signalausgänge A, B, N + invertierte
Betriebstemperatur   20... + 80° C
- 42...+ 110° C
max. Drehzahl 6.000 U/min
Schutzart IP 67
Besonderheiten extrem hohe Lagerlasten
Top

RSG 10 T
single-turn Winkelcodierer
im Edelstahlgehäuse
Datenblatt PDF

Betriebsspannung 10...30 VDC
Auflösung 12 oder 13 Bit
Schritte/Umdrehung 4.096 oder 8.192
Umdrehung 1
Codeart Gray, Binär
Schnittstelle SSI
Stromaufnahme Max. 50 mA o. Last
max. Drehzahl 10.000 U/min
Schutzart IP 67
Besonderheiten extrem hohe Lagerlasten
Top

RSG 10 M
multi-turn Winkelcodierer
im Edelstahlgehäuse
Datenblatt PDF

Betriebsspannung 10...30 VDC
Auflösung 24 Bit oder 25 Bit
Schritte/Umdrehung 4.096 oder 8.192
Umdrehung 4.096
Codeart Gray, Binär
Schnittstelle SSI
Stromaufnahme Max. 50 mA o. Last
max. Drehzahl 10.000 U/min
Schutzart IP 67
Besonderheiten extrem hohe Lagerlasten
Top

RSG 10 C
multi-turn Winkelcodierer
PC-programmierbar im Edelstahlgehäuse
Datenblatt PDF

Betriebsspannung 10...30 VDC
Auflösung 25 Bit
Schritte/Umdrehung 8.192
Umdrehung 4.096
Codeart Gray, Binär
Schnittstelle SSI
Stromaufnahme Max. 80 mA o. Last
max. Drehzahl 10.000 U/min
Schutzart IP 67
Besonderheiten extrem hohe Lagerlasten
Top

RSG 10 N
elektronisches Nocken-
schaltwerk mit 16 Ausgängen im Edelstahlgehäuse
Datenblatt PDF

Betriebsspannung 10...30 VDC
Auflösung 24 Bit
Schritte/Umdrehung 4.096
Umdrehung 4.096
Ausgänge 20 mA
Schnittstelle 16 parallel
Stromaufnahme Max. 50 mA o. Last
max. Drehzahl 10.000 U/min
Schutzart IP 67
Besonderheiten PC-programmierbar
Top
RSG 10 P02 Profibus DP
multi-turn Winkelcodierer
im Edelstahlgehäuse
Datenblatt PDF

Betriebsspannung 10...30 VDC
Auflösung 25 Bit
Schritte/Umdrehung 8.192
Umdrehung 4.096
Codeart Binär
Schnittstelle Profibus DP
Stromaufnahme Max. 100 mA o. Last
max. Drehzahl 10.000 U/min
Schutzart IP 67
Besonderheiten extrem hohe Lagerlasten
Top

RSG 10 FP Profibus DP
single/multi-turn Winkelcodierer
im Edelstahlgehäuse
Datenblatt PDF

Betriebsspannung 10...30 VDC
Auflösung 10 bis 31 Bit
Schritte/Umdrehung 1.024 bis 262.144
Umdrehung 1 bis 65.536
Codeart Binär
Schnittstelle Profibus DP
Stromaufnahme Max. 120 mA o. Last
max. Drehzahl 10.000 U/min
Schutzart IP 67
Besonderheiten extrem hohe Lagerlasten
Top

Geber im Edelstahlgehäuse sind auch als Doppel- und Dreifachsysteme lieferbar. Ob inkremental, absolut oder Bussysteme, Kombinationen sind grundsätzlich möglich.
